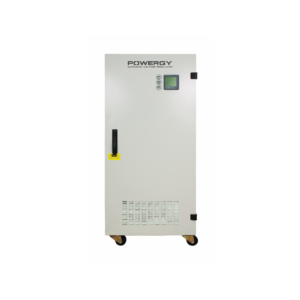

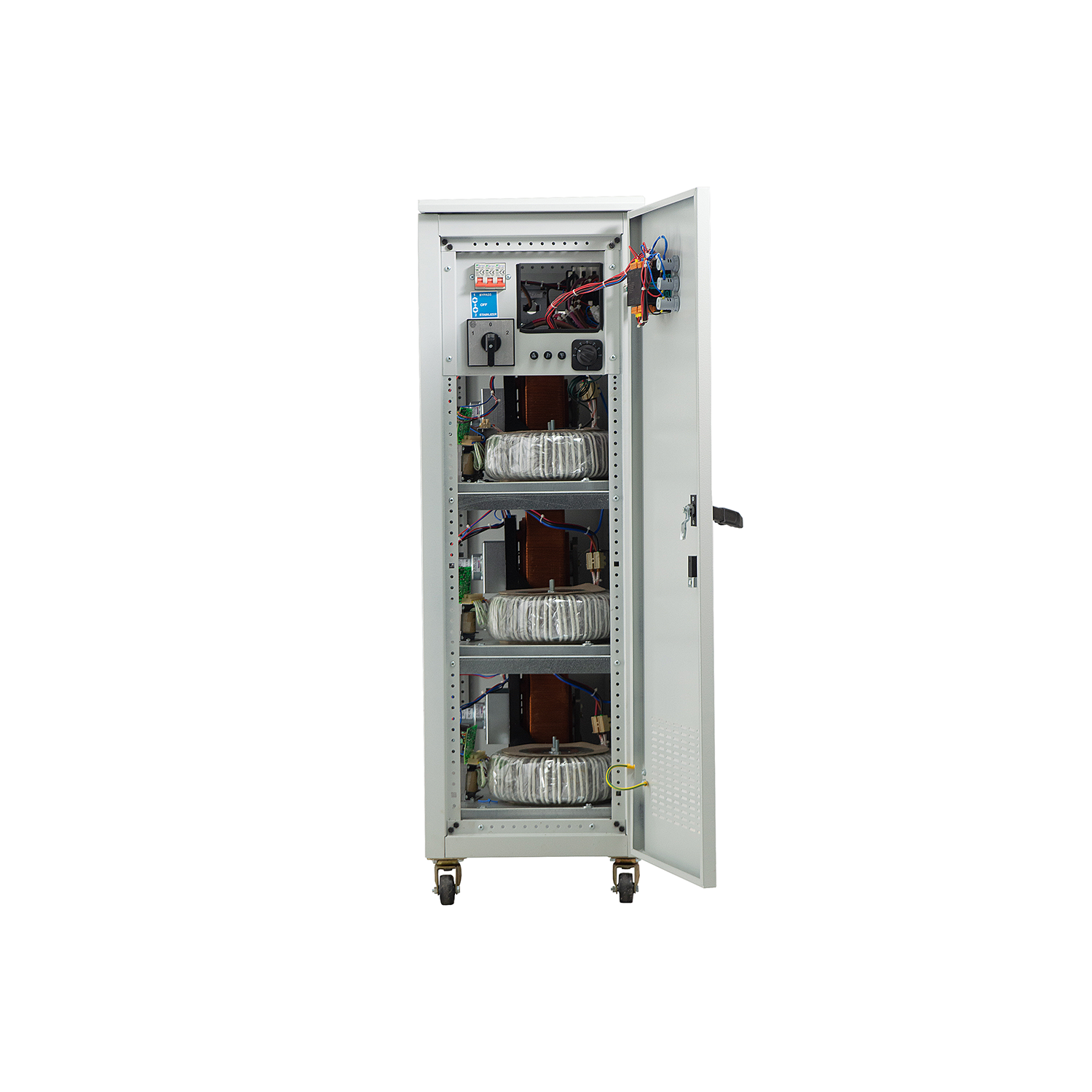

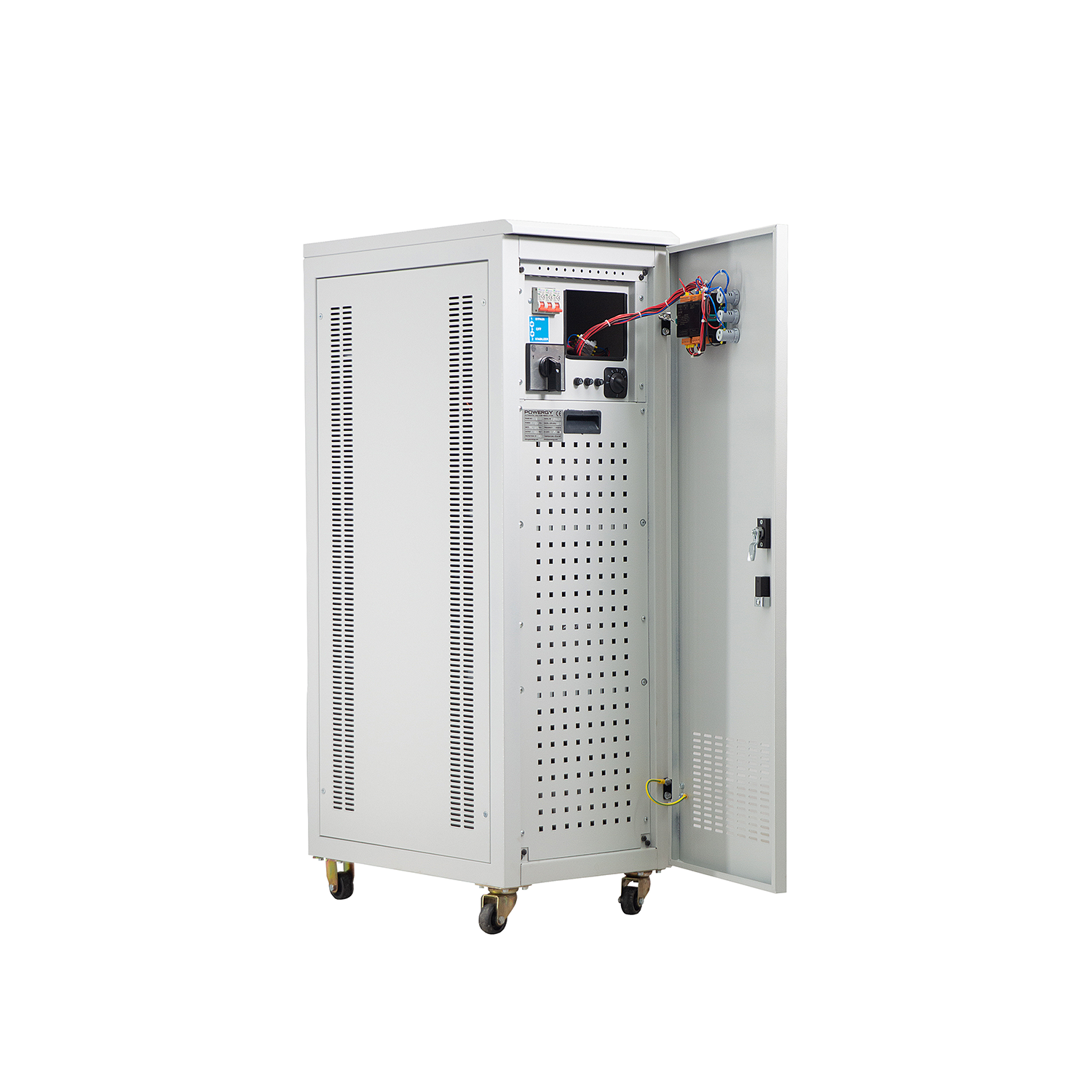

AVR AXIS
15 – 150 KVA
-
Generated by wpDataTablesModelo Capacidad (kVA) Peso (kg) Alto (mm) Ancho (mm) Profundidad (mm) AXIS-15T 15,00 120 1.240 400 640 AXIS-22T 22,50 125 1.240 400 640 AXIS-30T 30,00 145 1.240 400 640 AXIS-45T 45,00 165 1.400 600 880 AXIS-60T 60,00 260 1.400 600 880 AXIS-75T 75,00 280 1.400 600 880 AXIS-100T 100,00 310 1.650 670 930 AXIS-150T 150,00 425 1.870 1.200 660 AXIS-200T 200,00 1050 2.000 1.200 860 AXIS-300T 300,00 Consultar NOTA 1: Dimensiones y peso pueden variar según la configuración del Equipo NOTA 2: Pesos indicados para equipos en 208/120V -
Generated by wpDataTablesVoltaje nominal de entrada (V) 120¹/208² o 277¹/480² Número de Fases 3 Protección contra sobrecarga Interruptor termomagnétic (Hasta modelo AXIS-30T) Rango voltaje de entrada ± 30% Frecuencia 50 Hz o 60 Hz (± 5%) * Distorsión armónica No Introduce Factor de Potencia 0,8 Bypass Mecánico - Manual ¹ Voltaje fase - neutro ² Voltaje fase - fase * No altera la frecuencia -
Generated by wpDataTablesVoltaje nominal de salida (V) 120¹/208² o 277¹/480² Número de Fases 3 Precisión en Regulación ± 3% Protección Contactor a la salida, corte automático * Tiempo de respuesta Inmediato, ≤ 1.5 mseg (1/10ciclo) Velocidad de corrección 90 Volts / seg Reinicio Automático (Tiempo configurable) Tiempo de reinicio Standard 3 seg. (Configurable) By Pass Mecánico - Manual ** ¹ Voltaje fase - neutro ² Voltaje fase - fase * Protección alto o bajo voltaje sostenido ** Automático - Switchgear (Opcional) -
Generated by wpDataTablesControl Microprocesador Monitoreo (Estado de Equipo) LED´s / Panel HMI Monitoreo de Temperatura Sensor de temperatura por cada fase * Alarmas Visual ** Parámetros de Medición Voltaje, corriente, potencia aparente y frecuencia *** Regulación (Tipo) Servos (carbones de rodamiento) / Tarjeta de control * Sensores ubicados en cada booster para su protección. **Parpadeo de pantalla: Voltaje max y min, Corriente entrada max, frecuencia max y min *** Voltaje de Entrada y Salida, Corriente de Entrada, Frecuencia, Porcentaje de carga, P, S, PF, Energía (kWh), THDv, THDi (V2.0) -
Generated by wpDataTablesTransformador Toroidal Supresor de Picos de Voltaje 25 kA, Protección L-L, L-T (Standard) * Protección por sobrecarga Fusible en la entrada por fase, Tipo NH Eficiencia a full carga > 98% Sobrecarga Permisible 10 seg. a 200% / 1 min. a 150% Salida de Voltaje Regulada e independiente para cada fase * 100 a 300 kA, Sine Wave Tracking (Filtro EMI y RFI), prot.: L-L, L-N, L-T, N-T (Opcional) -
Generated by wpDataTablesAplicaciones Doméstico, Comercial e Industrial Tipo de instalación / Protección IP20 - Uso Indoor Conexiones de entrada y salida Terminales conectores: L1, L2, L3, N y T Transformadores señal Alambre al magneto y Lámina de acero al silicio Ventilación Ventiladores controlados por termostato Gabinete Lámina de acero galvanizada, Estructura con marco rígido Montaje Piso - Autosoportado con ruedas Acabado Pintura electrostática al horno Nivel de ruido < 35 dbm Altitud máxima de funcionamiento 2750 m.s.n.m. Temperatura de operación - 10 °C a + 50 °C Humedad relativa < 95% (Sin Condensación)
-
Generated by wpDataTablesModelo Capacidad (kVA) Peso (kg) Alto (mm) Ancho (mm) Profundidad (mm) TITAN-10S 10 120 970 400 630 TITAN-20S 20 125 970 400 630 TITAN-30S 30 145 1.170 750 970 TITAN-30T 30 185 1.400 500 640 NOTA 1: Dimensiones y peso pueden variar según la configuración del Equipo NOTA 2: Pesos indicados para equipos en 208/120V -
Generated by wpDataTablesVoltaje nominal de entrada (V) 120¹/208² Número de Fases 2 ó 3 Protección contra sobrecarga Interruptor termomagnético (Hasta modelo TITAN-20S) Rango voltaje de entrada ± 30% Frecuencia 60 Hz (± 5%) Distorsión armónica No Introduce Factor de Potencia 0,8 Bypass Mecánico - Manual ¹ Voltaje fase - neutro ² Voltaje fase - fase -
Generated by wpDataTablesVoltaje nominal de salida (V) 120¹/208² Número de Fases 2 o 3 Precisión en Regulación ± 3% Protección Contactor a la salida, corte automático * Tiempo de respuesta Inmediato, ≤ 1.5 mseg (1/10ciclo) Velocidad de corrección 90 Volts / seg Reinicio Automático (Tiempo configurable) Tiempo de reinicio Standard 3 seg. (Configurable) By Pass Mecánico - Manual ** ¹ Voltaje fase - neutro ² Voltaje fase - fase * Protección alto o bajo voltaje sostenido, corriente máxima. ** Automático - Switchgear (Opcional) -
Generated by wpDataTablesControl Microprocesador Monitoreo (Estado de Equipo) LED´s / Panel HMI Monitoreo de Temperatura Sensor de temperatura por cada fase * Alarmas Visual ** Parámetros de Medición Voltaje, corriente, potencia aparente y frecuencia *** Regulación (Tipo) Servos (carbones de rodamiento) / Tarjeta de control Orientación (Servos) Vertical (15 a 30 kVA), Horizontal (45 a 150 kVA) Movimiento (Servo) Circular * Sensores ubicados en cada booster para su protección. **Parpadeo de pantalla: Voltaje max y min, Corriente entrada max, frecuencia max y min *** Voltaje de Entrada y Salida, Corriente de Entrada, Frecuencia, Porcentaje de carga, P, S, PF, Energía (kWh), THDv, THDi (V2.0) -
Generated by wpDataTablesControl Microprocesador Monitoreo (Estado de Equipo) LED´s / Panel HMI Monitoreo de Temperatura Sensor de temperatura por cada fase * Alarmas Visual ** Parámetros de Medición Voltaje, corriente, potencia aparente y frecuencia *** Regulación (Tipo) Servos (carbones de rodamiento) / Tarjeta de control Orientación (Servos) Vertical (15 a 30 kVA), Horizontal (45 a 150 kVA) Movimiento (Servo) Circular * Sensores ubicados en cada booster para su protección. **Parpadeo de pantalla: Voltaje max y min, Corriente entrada max, frecuencia max y min *** Voltaje de Entrada y Salida, Corriente de Entrada, Frecuencia, Porcentaje de carga, P, S, PF, Energía (kWh), THDv, THDi (V2.0) -
Generated by wpDataTablesTransformador Toroidal Supresor de Picos de Voltaje 25 kA, Protección L-L, L-N, L-T (Standard) * Protección por sobrecarga Fusible en la entrada por fase, Tipo NH Eficiencia a full carga > 98% Sobrecarga Permisible 10 seg. a 200% / 1 min. a 150% Salida de Voltaje Regulada e independiente para cada fase * 100 kA, Sine Wave Tracking (Filtro EMI y RFI), protección: L-L, L-N, L-T, N-T (Opcional)
-
Generated by wpDataTablesESPECIFICACIONES DATOS MODELO ULTRA-14S CAPACIDAD (kVA) 14 MEDIDAS (cm) (A x An x P) 50 x 37 x 33 PESO (kg) 55 NOTA 1 Las dimensiones y el peso del equipo pueden variar dependiendo de su configuración. NOTA 2 Los pesos indicados corresponden específicamente a los equipos configurados para 208/120V. -
Generated by wpDataTablesPARÁMETROS DE ENTRADA DATOS VOLTAJE NOMINAL ¹ 120 V VOLTAJE NOMINAL ² 208 V FASES 2 RANGO DE ENTRADA ± 25% FRECUENCIA 60 Hz (± 5%) PROTECCIÓN Interruptor Termomagnético FACTOR DE POTENCIA 0,8 ¹ Voltaje Fase - Neutro. ² Voltaje Fase - Fase. -
Generated by wpDataTablesPARÁMETROS DE SALIDA DATOS VOLTAJE NOMINAL ¹ 120 V VOLTAJE NOMINAL ² 208 V REGULACIÓN ± 8% VELOCIDAD DE CORRECCIÓN 90 Volts / seg PROTECCIÓN * Contactor a la salida TIEMPO DE RESPUESTA ≤ 200 mseg REINICIO Automático (3 seg Std.) BY PASS ** Mecánico - Manual ¹ Voltaje Fase - Neutro. ² Voltaje Fase - Fase. * El equipo cuenta con protección para corte automático en caso de alto o bajo voltaje sostenido así como por corriente máxima. ** El sistema de By Pass es mecánico-manual pero existe una opción automática (Switchgear). -
Generated by wpDataTablesCARACTERÍSTICAS FÍSICAS DATOS APLICACIONES Residencial / Comercial / ISP INSTALACIÓN Pared / Piso (Incluye Ruedas) GRADO DE PROTECCIÓN IP20 (Uso Interior) GABINETE Lámina Acero Galvanizada ACABADO Pintura Electrostática al horno TEMPERATURA OPERACIÓN -10 °C a +50 °C ALTITUD MÁXIMA 2750 m.s.n.m. VENTILACIÓN Ventiladores termostatizados -
Generated by wpDataTablesTECNOLOGÍA Y CONTROL DATOS CONTROL Microprocesado REGULACIÓN Relays de potencia por fase SENSORES * En cada booster MONITOREO Panel LCD ALARMAS VISUALES ** Parpadeo de pantalla PARÁMETROS DE MEDICIÓN *** V entrada / V salida / % Carga * Los sensores de temperatura están ubicados individualmente en cada booster para garantizar su protección. ** Las alarmas visuales funcionan mediante el parpadeo de la pantalla y alertan sobre voltajes máximos/mínimos corriente de entrada máxima y frecuencias fuera de rango. *** Los parámetros de medición que se muestran son el voltaje de entrada el voltaje de salida y el porcentaje de carga actual. -
Generated by wpDataTablesESPECIFICACIONES ELÉCTRICAS DATOS TRANSFORMADOR Toroidal EFICIENCIA > 98% a plena carga SUPRESOR DE PICOS * Estándar 25 kA SOBRECARGA 200% por 5,5 seg * El supresor de picos de voltaje incluido de manera estándar es de 25 kA y ofrece protección en las líneas L-L L-N y L-T.
-
Generated by wpDataTablesModelo Capacidad (kVA) Peso (kg) Alto (mm) Ancho (mm) Profundidad (mm) STATIK-30T 30 145 1.240 400 640 STATIK-45T 45 165 1.400 600 880 STATIK-60T 60 260 1.400 600 880 STATIK-75T 75 280 1.400 600 880 STATICK100T 100 310 1.650 670 930 STATIK-150T 150 425 1.870 1.200 660 STATIK-200T 200 1.050 2.000 1.200 860 STATIK-300T 300 1.200 2.000 1.200 860 NOTA 1: Dimensiones y peso pueden variar según la configuración del Equipo NOTA 2: Pesos indicados para equipos en 208/120V -
Generated by wpDataTablesVoltaje nominal de entrada (V) 120¹/208² o 277¹/480² Número de Fases 3 Protección contra sobrecarga Interruptor termomagnético (modelo STATIK-30T) Rango voltaje de entrada ± 30% Frecuencia 60 Hz (± 5%) Distorsión armónica No Introduce Factor de Potencia 0,8 Bypass Mecánico - Manual ¹ Voltaje fase - neutro ² Voltaje fase - fase -
Generated by wpDataTablesPARÁMETROS DE SALIDA DATOS VOLTAJE NOMINAL ¹ 120 V VOLTAJE NOMINAL ² 208 V REGULACIÓN ± 8% VELOCIDAD DE CORRECCIÓN 90 Volts / seg PROTECCIÓN * Contactor a la salida TIEMPO DE RESPUESTA ≤ 200 mseg REINICIO Automático (3 seg Std.) BY PASS ** Mecánico - Manual ¹ Voltaje Fase - Neutro. ² Voltaje Fase - Fase. * El equipo cuenta con protección para corte automático en caso de alto o bajo voltaje sostenido así como por corriente máxima. ** El sistema de By Pass es mecánico-manual pero existe una opción automática (Switchgear). -
Generated by wpDataTablesControl Microprocesador Monitoreo (Estado de Equipo) LED´s / Panel HMI Monitoreo de Temperatura Sensor de temperatura por cada fase * Alarmas Visual ** Parámetros de Medición Voltaje, corriente, potencia aparente y frecuencia *** Regulación (Tipo) Tarjeta electrónica de control con Disipadores de Calor * Sensores ubicados en cada Booster para su protección. ** Parpadeo de pantalla: Voltaje max y min, Corriente entrada max, Frecuencia max y min *** Voltaje de Entrada y Salida, Corriente de Entrada, Frecuencia, Porcentaje de carga, P, S, PF, Energía (kWh), THDv, THDi (V2.0) -
Generated by wpDataTablesTransformador Toroidal o Tipo "H" (En base a capacidad de diseño) Supresor de Picos de Voltaje 25 kA, Protección L-L, L-T (Standard) * Protección por sobrecarga Fusible en la entrada por fase, Tipo NH Eficiencia a full carga > 98% Sobrecarga Permisible 10 seg. a 200% / 1 min. a 150% Salida de Voltaje Regulada e independiente para cada fase * 100 a 300 kA, Sine Wave Tracking (Filtro EMI y RFI), prot.: L-L, L-N, L-T, N-T (Opcional) -
Generated by wpDataTablesAplicaciones Comercial, Industrial, Telecomunicaciones, ISP, Clínica, Banca Tipo de instalación / Protección IP20 - Uso Indoor Conexiones de entrada y salida Terminales conectores: L1, L2, L3, N y T Transformadores señal Alambre al magneto y lámina de acero al silicio Ventilación Ventiladores controlados por termostato Gabinete Lámina de acero galvanizada, Estructura con marco rígido Montaje Piso - Autosoportado con ruedas ** Acabado Pintura electrostática al horno Nivel de ruido < 35 dbm Altitud máxima de funcionamiento 2750 m.s.n.m. Temperatura de operación - 10 °C a + 50 °C Humedad relativa < 95% (Sin Condensación)
