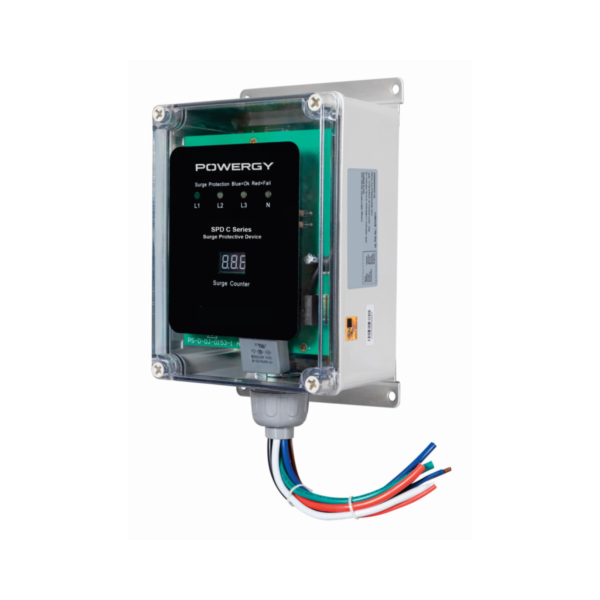

SPD C
100 - 400 KA
-
Generated by wpDataTablesModelo Capacidad (kA) Voltaje Operación Peso (kg) Alto (mm) Ancho (mm) Profundidad (mm) SPD120Y22 100 120/208 1,6 232 150 106 SPD120Y42 200 120/208 1,6 232 150 106 SPD120Y62 300 120/208 1,6 232 150 106 SPD277Y22 100 277/480 1,6 232 150 106 SPD277Y42 200 277/480 1,6 232 150 106 SPD277Y62 300 277/480 1,6 232 150 106 NOTA: Dimensiones y peso pueden variar según la configuración del Equipo -
Generated by wpDataTablesParámetro Valor 1 Valor 2 Voltaje nominal de entrada (V) 120¹ / 208² 277¹ / 480² Número de Fases 3 3 Configuración (Tipo) Estrella (WYE) 3 Fases + Neutro + Tierra* Estrella (WYE) 3 Fases + Neutro + Tierra* Conexión (Tipo) Conexión en paralelo Conexión en paralelo Frecuencia 60 Hz 60 Hz Voltaje máximo de operación continua (MCOV) 150 320 Capacidad de Corriente de Cortocircuito (SCCR) 200 kArms 200 kArms Corriente de descarga nominal (In) 20 20 Corriente de protección por fase (kA) 100 - 300 (según modelo) ** 100 - 300 (según modelo) ** Filtrado de EMI / RFI hasta -45 desde 10kHz hasta 100MHz (solo Tipo 2) hasta -45 desde 10kHz hasta 100MHz (solo Tipo 2) Modos de Protección L1-N, L2-N, L3-N, L1-T, L2-T, L3-T, N-T, L1-L2, L2-L3, L1-L3 *** L1-N, L2-N, L3-N, L1-T, L2-T, L3-T, N-T, L1-L2, L2-L3, L1-L3 *** Voltaje de protección (VPR) 600 (L-N), 700 (L-G), 700 (N-G), 1200 (L-L) 1200 (L-N), 1200 (L-G), 1200 (N-G), 2000 (L-L) Clasificación Tipo 1 y Tipo 2 Tipo 1 y Tipo 2 Notas: ¹ Voltaje fase - neutro ² Voltaje fase - fase * 5 hilos ** 10 modos de protección *** Protección de pico por fase según capacidad (8/20µs) -
Generated by wpDataTablesParámetro Descripción Aplicaciones Telecomunicaciones, Data Center, Comercial, Industrial, Residencial Tipo de instalación Uso Indoor y Outdoor Conexiones (05) cinco cables flexibles calibre número 10: L1 Cerramiento Tipo NEMA 4X Ventilación No requiere Montaje Incluye láminas de metal para su fijación. Altitud Máxima de Operación 3000 m.s.n.m. Temperatura de operación - 40 °C a + 75 °C Humedad relativa 5% - 95% (25°C Nota: * Caja plástica con transparencia en frontal. No instalar donde incidan directamente rayos del sol -
Generated by wpDataTablesParámetro Descripción Certificación ANSI / UL 1449 4th, UL 1283, CSA C22.2, Tipo 1 y Tipo 2 Monitoreo (Estado de Equipo) LED´s de fases Distorsión armónica No introduce Tiempo de respuesta componentes ≤ 25 nseg. Componentes Tipo TPMOV Indicación de encendido (LEDs) Normal: LED encendido en color azul Indicación de trabajo (LEDs) Normal: LED encendido en color azul * Alarma Audible Buzzer interno Contador de Eventos ≥ 200 Amps (corrente desviada por tierra) Cables de Alimentación (Pre-cableado) Cal. No 10 AWG Cables Alarma Remota (Pre-cableado) Cal. No 16 AWG Notas: * Falla: LED cambia de color azul a rojo. ** Fases neutro y tierra. Identificados en código colores. *** Contacto Seco de Alarma: NO y NC. Identificados con colores.
-
Generated by wpDataTablesModelo Capacidad (kA) Voltaje Operación Peso (kg) Alto (mm) Ancho (mm) Profundidad (mm) SPD120Y12 50 120/208 0,47 162 80 76 20SPD120Y12 100 120/208 0,5 162 80 76 SPD120SP12 50 120/240 0,47 162 80 76 SPD277Y12 50 277/480 0,47 162 80 76 20SPD277Y12 100 277/480 0,5 162 80 76 NOTA: Dimensiones y peso pueden variar según la configuración del Equipo -
Generated by wpDataTablesParámetro Valor 1 Valor 2 Voltaje nominal de entrada (V) 120¹ / 208² 277¹ / 480² Número de Fases 3 3 Configuración (Tipo) Estrella (WYE), 3 Fases + Neutro + Tierra* Estrella (WYE), 3 Fases + Neutro + Tierra* Conexión (Tipo) Conexión en paralelo Conexión en paralelo Frecuencia 60 Hz 60 Hz Voltaje máximo de operación continua (MCOV) 150 320 Capacidad de Corriente de Cortocircuito (SCCR) 200 kArms 200 kArms Corriente de descarga nominal (In / kA) 10 o 20 10 o 20 Corriente de protección por fase (kA) 50 - 100 (según modelo) ** 50 - 100 (según modelo) ** Filtrado de EMI / RFI hasta -45 desde 10kHz hasta 100MHz (solo Tipo 2) hasta -45 desde 10kHz hasta 100MHz (solo Tipo 2) Modos de Protección L1-N, L2-N, L3-N, L1-T, L2-T, L3-T, N-T, L1-L2, L2-L3, L1-L3 *** L1-N, L2-N, L3-N, L1-T, L2-T, L3-T, N-T, L1-L2, L2-L3, L1-L3 *** Voltaje de protección (VPR) 700 (L-N), 700 (L-G), 1200 (L-L), 700 (N-G) 1200 (L-N), 1200 (L-G), 2000 (L-L), 1200 (N-G) Clasificación Tipo 1 y Tipo 2 Tipo 1 y Tipo 2 Notas: ¹ Voltaje fase - neutro ² Voltaje fase - fase * 5 hilos ** Protección de pico por fase según capacidad (8/20µs) *** 10 modos de protección -
Generated by wpDataTablesAplicaciones Telecomunicaciones, Data Center, Comercial, Industrial, Residencial Tipo de instalación Uso Indoor y Outdoor Conexiones (05) cinco cables flexibles calibre número 12: L1, L2, L3, N y T Cerramiento Tipo NEMA 4X, IP65, termoplástico * Ventilación No requiere Montaje Incluye láminas de metal para su fijación. Altitud Máxima de Operación 3000 m.s.n.m. Temperatura de operación - 40 °C a + 75 °C Humedad relativa 5% - 95% (25°C, Sin Condensación) * Caja plástica con transparencia en frontal. No instalar donde incidan directamente rayos del sol -
Generated by wpDataTablesCertificación ANSI / UL 1449 4th, UL 1283, CSA C22.2, Tipo 1 y Tipo 2 Monitoreo (Estado de Equipo) LED de encendido y LED de falla Distorsión armónica No introduce Tiempo de respuesta componentes ≤ 25 nseg. Componentes Tipo TPMOV, Varistor de oxido metálico con protección temp. Indicación de encendido (LEDs) Normal: LED encendido en color verde o azul Indicación de trabajo (LEDs) Normal: LED encendido en color verde o azul * Alarma Audible No posee Contador de Eventos No posee Cables de Alimentación (Pre-cableado) Cal. No 12 AWG, 77 mm longitud ** Cables Alarma Remota (Pre-cableado) Cal. No 16 AWG, 77 mm longitud *** * Falla: LED cambia de color azul a rojo. ** Fases, neutro y tierra. Identificados en código colores. *** Contacto Seco de Alarma: NO y NC. Identificados con colores.
